SBKJ-SW01直驅型風力并網發電動態模擬平臺

一、實驗裝置

系統主要由監控裝置、風輪模擬拖動裝置以及永磁同步電機并網發電裝置三部分組成，主要軟硬件如表2所示。機組額定功率取5.5kW，這個功率等級基本可以模擬風力發電機系統的真實情況，具備較好的顯示效果，但又不會對電網有太大的沖擊，對進行試驗的學生來講也較為安全；另外5.5kW的電機產品在重量、大小等方面都較為合適，電力電子器件的選型較容易。

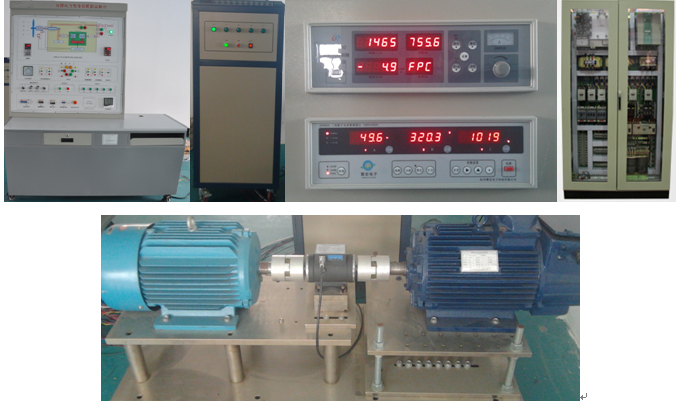

風力對拖發電實驗臺圖

發電實驗臺圖

1.1 監控裝置

監控裝置主要由PC機和PLC組成。PLC主要功能是采集實驗平臺各組成單元的各項數據（如電機的電壓、電流和轉速等，電力電子并網接口的電壓、電流等）、啟停并向變頻器發出轉速指令、向電力電子并網接口電路的DSP控制卡發出啟停和并網指令、修改實驗平臺參數等，監視整個系統的工況。PC機的主要功能是將PLC采集到的數據存儲以及以可視化的方式顯示出來，便于直觀了解系統的工況，另外用戶還可以通過圖形化的使用界面操作整個實驗平臺，比如啟動風輪模擬拖動裝置帶動永磁同步發電機按某一轉速轉動、啟動電力電子接口電力實現系統的并網和脫網等。

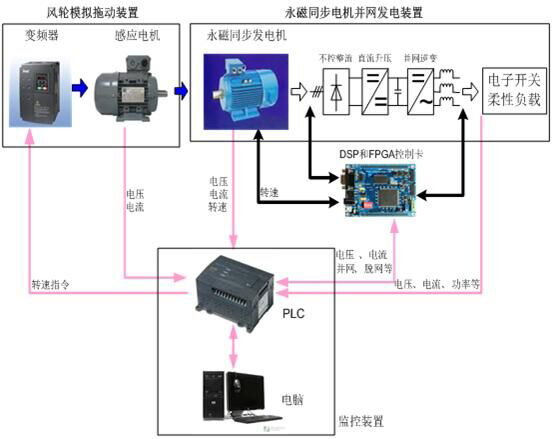

圖1直驅型永磁同步電機風力并網發電動態模擬系統

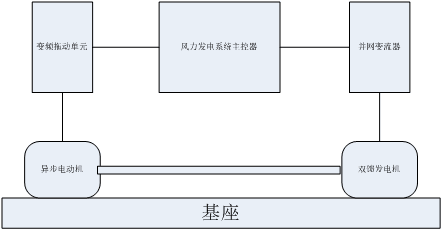

系統結構圖
